DC/AC Inverters

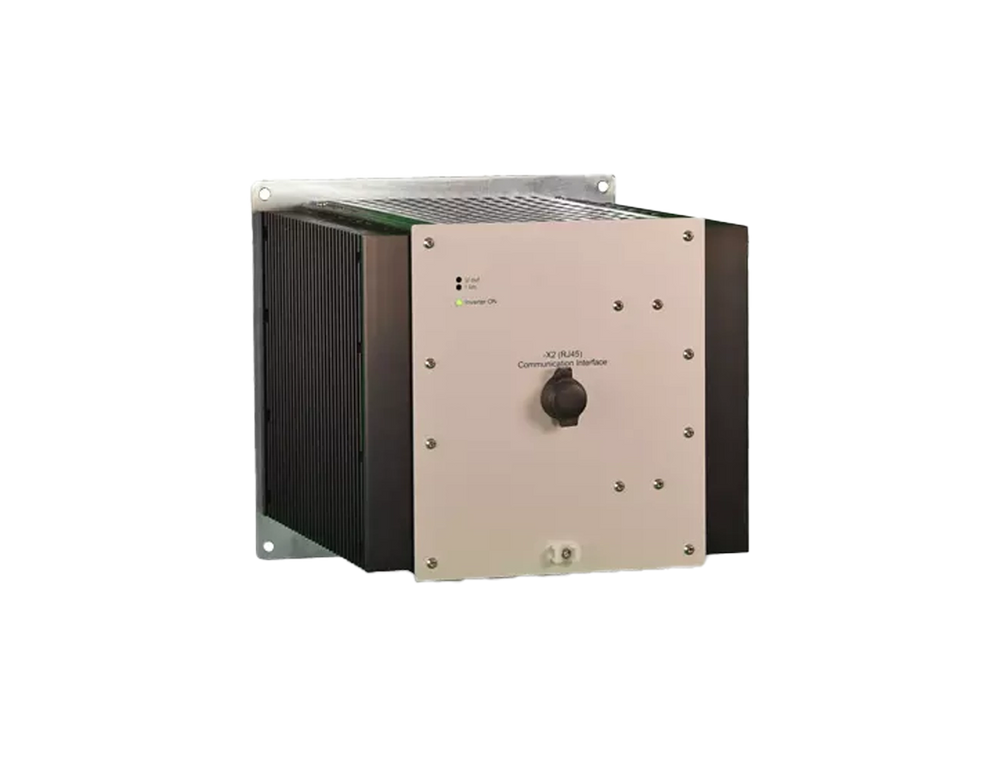

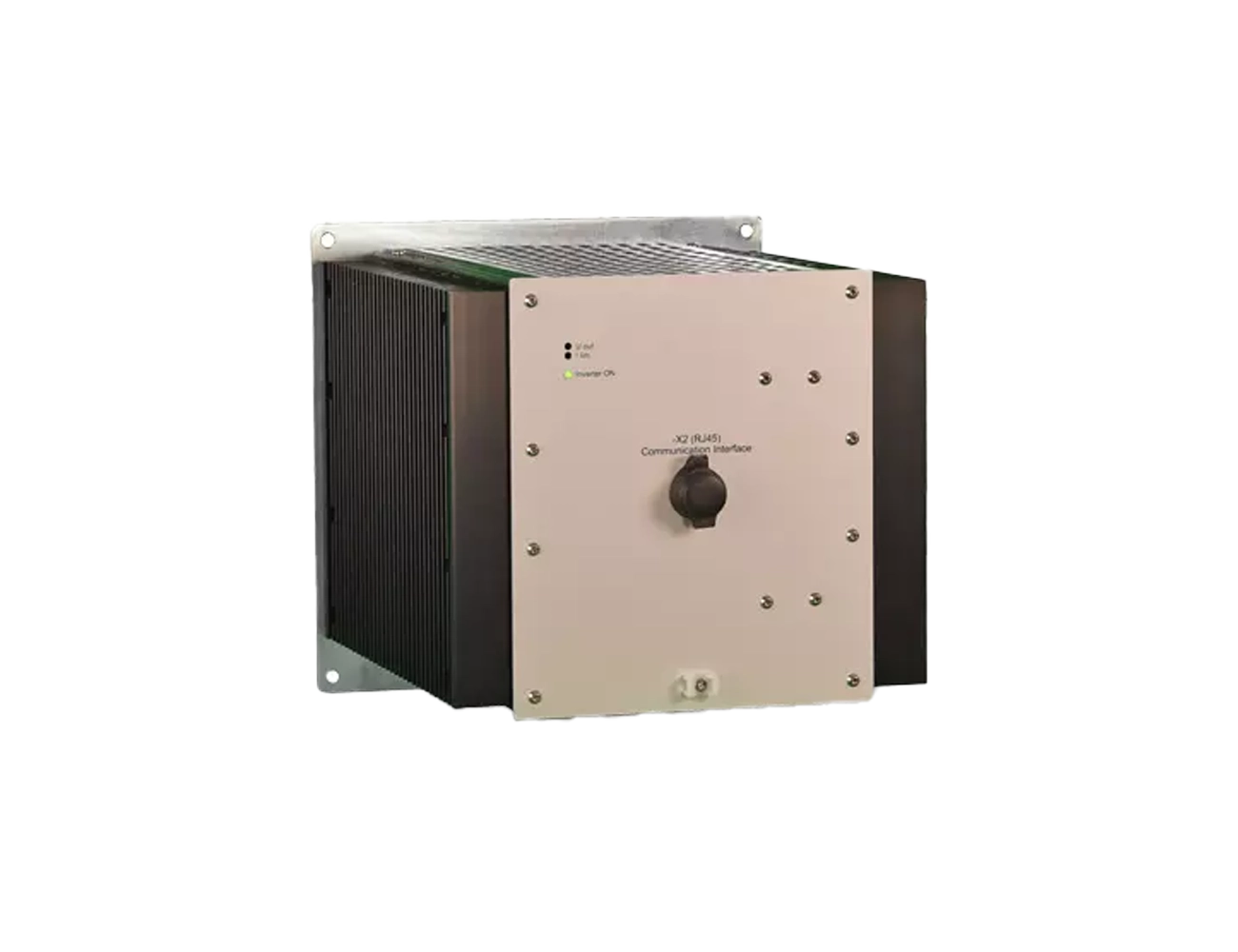

Schaefer IT Series Inverter

The Schaefer IT Series offers versatile and high-performance solutions for DC/AC inversion and AC/AC frequency conversion across industrial and critical infrastructure applications. Available in power ratings from 0.2 kVA to 15 kVA, the IT Series provides 1-phase output options of 115Vac or 230Vac, with standard output frequencies of 50Hz, 60Hz, 400Hz, and 800Hz, as well as programmable frequencies from 40Hz to 400Hz. For DC/AC inverters, input voltages range from 20Vdc to 800Vdc, while AC/AC frequency converters support both 1-phase and 3-phase input voltages. The IT Series is available in wall-mount configurations or as Euro-Cassette modules for integration within a 6U subrack, with optional standalone output transformers for enhanced versatility. Cooling options include natural convection or fan-assisted designs, ensuring optimal performance in various operating environments. All models feature integrated transformers, providing robust isolation and voltage transformation, ensuring reliable and precise operation for demanding industrial applications.

Features

  • Power ratings from 0.2 kVA to 15 kVA for DC/AC inverters and AC/AC frequency converters.
  • 1-phase outputs of 115Vac or 230Vac, with frequencies of 50Hz, 60Hz, 400Hz, 800Hz, and programmable 40-400Hz options.
  • DC input voltages range from 20Vdc to 800Vdc; AC input supports 1-phase and 3-phase configurations.
  • Flexible mounting options: wall-mount or Euro-Cassette for 6U subrack integration, with standalone output transformers.
  • Cooling options: natural convection or fan-assisted designs for varied environments.

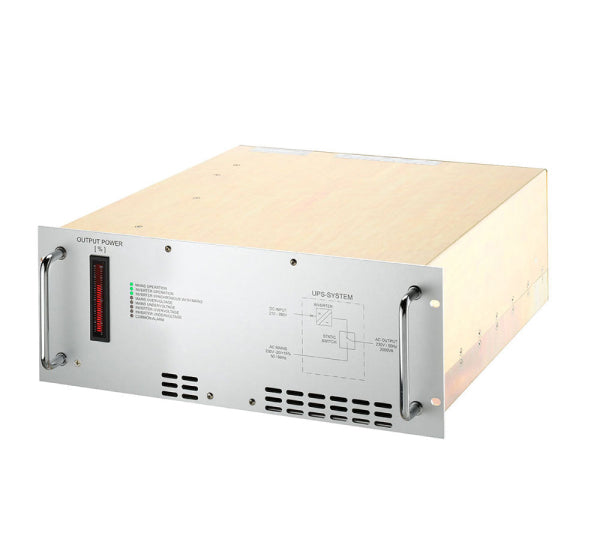

  • Can be used in conjunction with Schaefer Static Switch (SS) or UPS Module for use within Industrial UPS system.

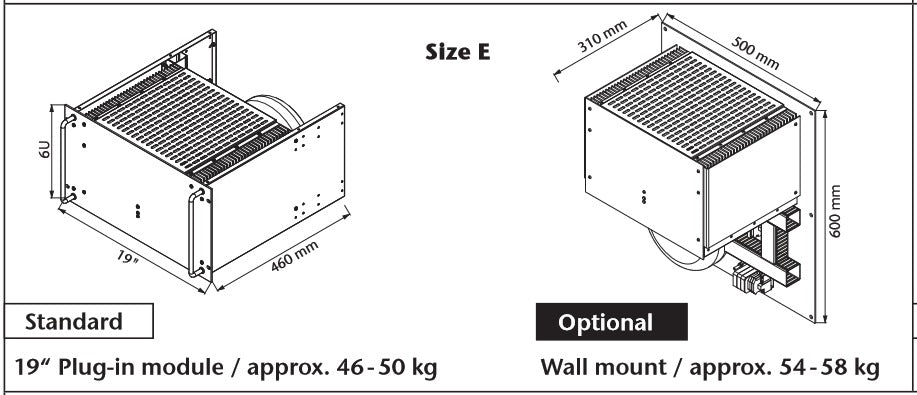

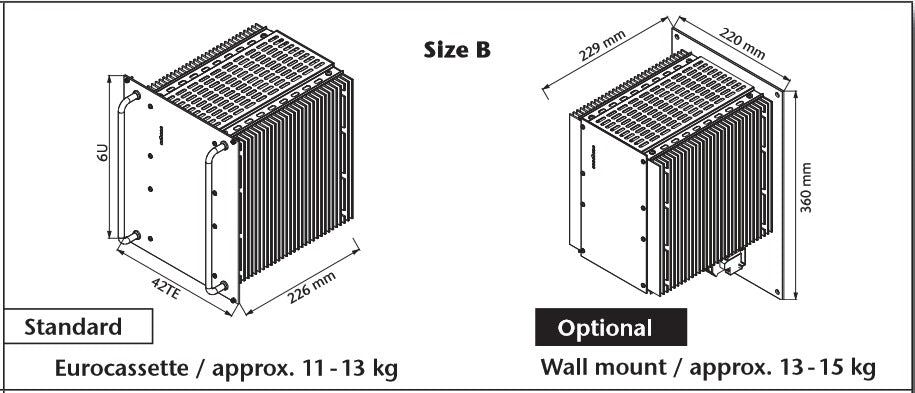

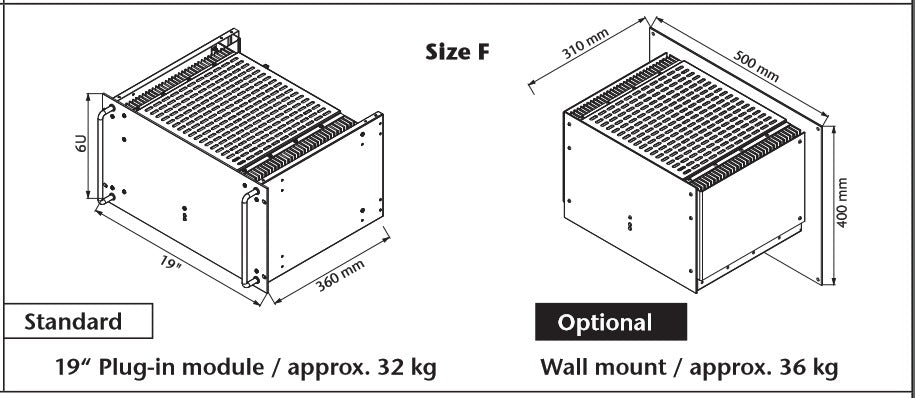

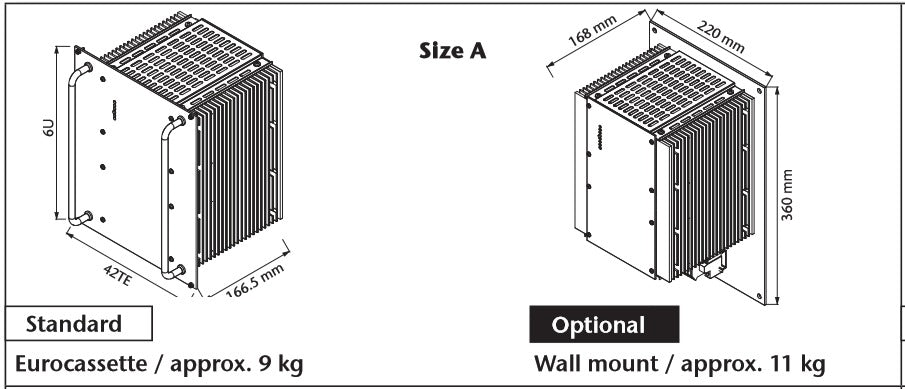

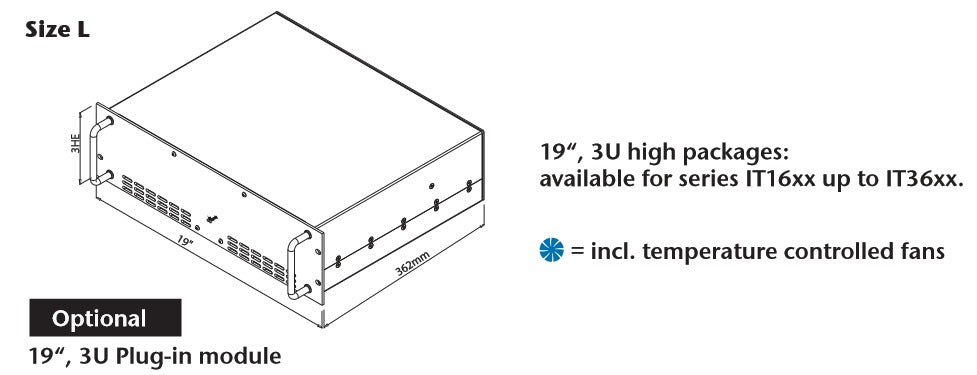

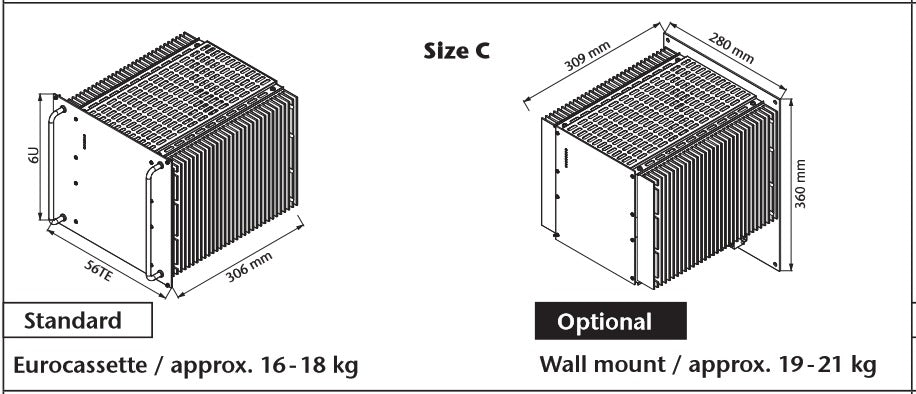

Technical Illustrations

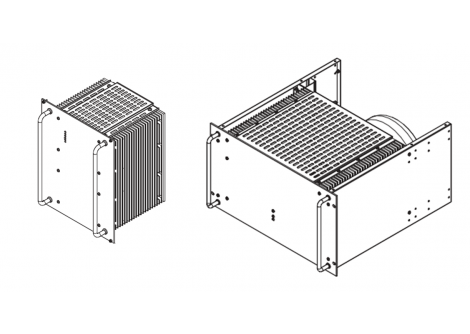

Schaefer IT1600-SERIES  DC/AC Inverter
Downloads
Schaefer_it_series_inverters.pdf
Schaefer IT1600-SERIES  DC/AC Inverter
Schaefer_it_series_inverters.pdf

Find the Right Model

Model Number Input Voltage (Vdc) Output Voltage (Vac) Output Power (Va / kVA)
product variant IT 1626 20 - 32Vdc 115Vac, 50Hz/60Hz 0.2 kVA
product variant IT 1636 40 - 64Vdc 115Vac, 50Hz/60Hz 0.4 kVA
product variant IT 1646 50 - 80Vdc 115Vac, 50Hz/60Hz 0.4 kVA
product variant IT 1656 80 - 160Vdc 115Vac, 50Hz/60Hz 0.5 kVA
product variant IT 1676 160 - 320Vdc 115Vac, 50Hz/60Hz 0.5 kVA
product variant IT 1686 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 0.5 kVA
product variant IT 3636 40 - 64Vdc 115Vac, 50Hz/60Hz 0.5 kVA
product variant IT 3646 50 - 80Vdc 115Vac, 50Hz/60Hz 0.5 kVA
product variant IT 3656 80 - 160Vdc 115Vac, 50Hz/60Hz 1 kVA
product variant IT 3676 160 - 320Vdc 115Vac, 50Hz/60Hz 1 kVA
product variant IT 3686 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 1 kVA
product variant IT 3676 G 340 - 640Vdc 115Vac, 50Hz/60Hz 1 kVA
product variant IT 3856 80 - 160Vdc 115Vac, 50Hz/60Hz 1.2 kVA
product variant IT 3876 160 - 320Vdc 115Vac, 50Hz/60Hz 1.6 kVA
product variant IT 3886 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 1.6 kVA
product variant IT 3876 G 340 - 640Vdc 115Vac, 50Hz/60Hz 1.6 kVA
product variant IT 3876 K 450 - 800Vdc 115Vac, 50Hz/60Hz 1.6 kVA
product variant IT 4836 40 - 64Vdc 115Vac, 50Hz/60Hz 1.2 kVA
product variant IT 4846 50 - 80Vdc 115Vac, 50Hz/60Hz 1.2 kVA
product variant IT 4856 80 - 160Vdc 115Vac, 50Hz/60Hz 2 kVA
product variant IT 4876 160 - 320Vdc 115Vac, 50Hz/60Hz 2.5 kVA
product variant IT 4886 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 2.5 kVA
product variant IT 4876 K 340 - 640Vdc 115Vac, 50Hz/60Hz 2.5 kVA
product variant IT 5636 40 - 64Vdc 115Vac, 50Hz/60Hz 2 kVA
product variant IT 5646 50 - 80Vdc 115Vac, 50Hz/60Hz 2 kVA
product variant IT 5656 80 - 160Vdc 115Vac, 50Hz/60Hz 3 kVA
product variant IT 5676 160 - 320Vdc 115Vac, 50Hz/60Hz 5 kVA
product variant IT 5686 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 5 kVA
product variant IT 5676 G 340 - 640Vdc 115Vac, 50Hz/60Hz 5 kVA
product variant IT 5676 K 450 - 800Vdc 115Vac, 50Hz/60Hz 5 kVA
product variant IT 5736 40 - 64Vdc 115Vac, 50Hz/60Hz 3 kVA
product variant IT 5746 50 - 80Vdc 115Vac, 50Hz/60Hz 3 kVA
product variant IT 5756 80 - 160Vdc 115Vac, 50Hz/60Hz 5 kVA
product variant IT 5776 160 - 320Vdc 115Vac, 50Hz/60Hz 8 kVA
product variant IT 5776 G 340 - 640Vdc 115Vac, 50Hz/60Hz 8 kVA
product variant IT 5776 K 450 - 800Vdc 115Vac, 50Hz/60Hz 8 kVA
product variant IT 5876 160 - 320Vdc 115Vac, 50Hz/60Hz 10 kVA
product variant IT 5886 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 10 kVA
product variant IT 5876 G 340 - 640Vdc 115Vac, 50Hz/60Hz 10 kVA
product variant IT 5876 K 450 - 800Vdc 115Vac, 50Hz/60Hz 10 kVA
product variant IT 5976 160 - 320Vdc 115Vac, 50Hz/60Hz 15 kVA
product variant IT 5986 Z 340 - 400Vdc 115Vac, 50Hz/60Hz 15 kVA
product variant IT 5976 G 340 - 640Vdc 115Vac, 50Hz/60Hz 15 kVA
product variant IT 5976 K 450 - 800Vdc 115Vac, 50Hz/60Hz 15 kVA
product variant IT 1628 20 - 32Vdc 230Vac, 50Hz/60Hz 0.2 kVA
product variant IT 1638 40 - 64Vdc 230Vac, 50Hz/60Hz 0.4 kVA
product variant IT 1648 50 - 80Vdc 230Vac, 50Hz/60Hz 0.4 kVA
product variant IT 1658 80 - 160Vdc 230Vac, 50Hz/60Hz 0.5 kVA
product variant IT 1678 160 - 320Vdc 230Vac, 50Hz/60Hz 0.5 kVA
product variant IT 1688 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 0.5 kVA
product variant IT 3638 40 - 64Vdc 230Vac, 50Hz/60Hz 0.5 kVA
product variant IT 3648 50 - 80Vdc 230Vac, 50Hz/60Hz 0.5 kVA
product variant IT 3658 80 - 160Vdc 230Vac, 50Hz/60Hz 1 kVA
product variant IT 3678 160 - 320Vdc 230Vac, 50Hz/60Hz 1 kVA
product variant IT 3688 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 1 kVA
product variant IT 3678 G 340 - 640Vdc 230Vac, 50Hz/60Hz 1 kVA
product variant IT 3858 80 - 160Vdc 230Vac, 50Hz/60Hz 1.2 kVA
product variant IT 3878 160 - 320Vdc 230Vac, 50Hz/60Hz 1.6 kVA
product variant IT 3888 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 1.6 kVA
product variant IT 3878 G 340 - 640Vdc 230Vac, 50Hz/60Hz 1.6 kVA
product variant IT 3878 K 450 - 800Vdc 230Vac, 50Hz/60Hz 1.6 kVA
product variant IT 4838 40 - 64Vdc 230Vac, 50Hz/60Hz 1.2 kVA
product variant IT 4848 50 - 80Vdc 230Vac, 50Hz/60Hz 1.2 kVA
product variant IT 4858 80 - 160Vdc 230Vac, 50Hz/60Hz 2 kVA
product variant IT 4878 160 - 320Vdc 230Vac, 50Hz/60Hz 2.5 kVA
product variant IT 4888 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 2.5 kVA
product variant IT 4878 G 340 - 640Vdc 230Vac, 50Hz/60Hz 2.5 kVA
product variant IT 4878 K 450 - 800Vdc 230Vac, 50Hz/60Hz 2.5 kVA
product variant IT 5638 40 - 64Vdc 230Vac, 50Hz/60Hz 2 kVA
product variant IT 5648 50 - 80Vdc 230Vac, 50Hz/60Hz 2 kVA
product variant IT 5658 80 - 160Vdc 230Vac, 50Hz/60Hz 3 kVA
product variant IT 5678 160 - 320Vdc 230Vac, 50Hz/60Hz 5 kVA
product variant IT 5688 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 5 kVA
product variant IT 5678 G 340 - 640Vdc 230Vac, 50Hz/60Hz 5 kVA
product variant IT 5678 K 450 - 800Vdc 230Vac, 50Hz/60Hz 5 kVA
product variant IT 5738 40 - 64Vdc 230Vac, 50Hz/60Hz 3 kVA
product variant IT 5748 50 - 80Vdc 230Vac, 50Hz/60Hz 3 kVA
product variant IT 5758 80 - 160Vdc 230Vac, 50Hz/60Hz 5 kVA
product variant IT 5778 160 - 320Vdc 230Vac, 50Hz/60Hz 8 kVA
product variant IT 5788 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 8 kVA
product variant IT 5778 G 340 - 640Vdc 230Vac, 50Hz/60Hz 8 kVA
product variant IT 5778 K 450 - 800Vdc 230Vac, 50Hz/60Hz 8 kVA
product variant IT 5878 160 - 320Vdc 230Vac, 50Hz/60Hz 10 kVA
product variant IT 5888 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 10 kVA
product variant IT 5878 G 340 - 640Vdc 230Vac, 50Hz/60Hz 10 kVA
product variant IT 5878 K 450 - 800Vdc 230Vac, 50Hz/60Hz 10 kVA
product variant IT 5978 160 - 320Vdc 230Vac, 50Hz/60Hz 15 kVA
product variant IT 5988 Z 340 - 400Vdc 230Vac, 50Hz/60Hz 15 kVA
product variant IT 5978 G 340 - 640Vdc 230Vac, 50Hz/60Hz 15 kVA
product variant IT 5978 K 450 - 800Vdc 230Vac, 50Hz/60Hz 15 kVA

Need help finding the right product model?
