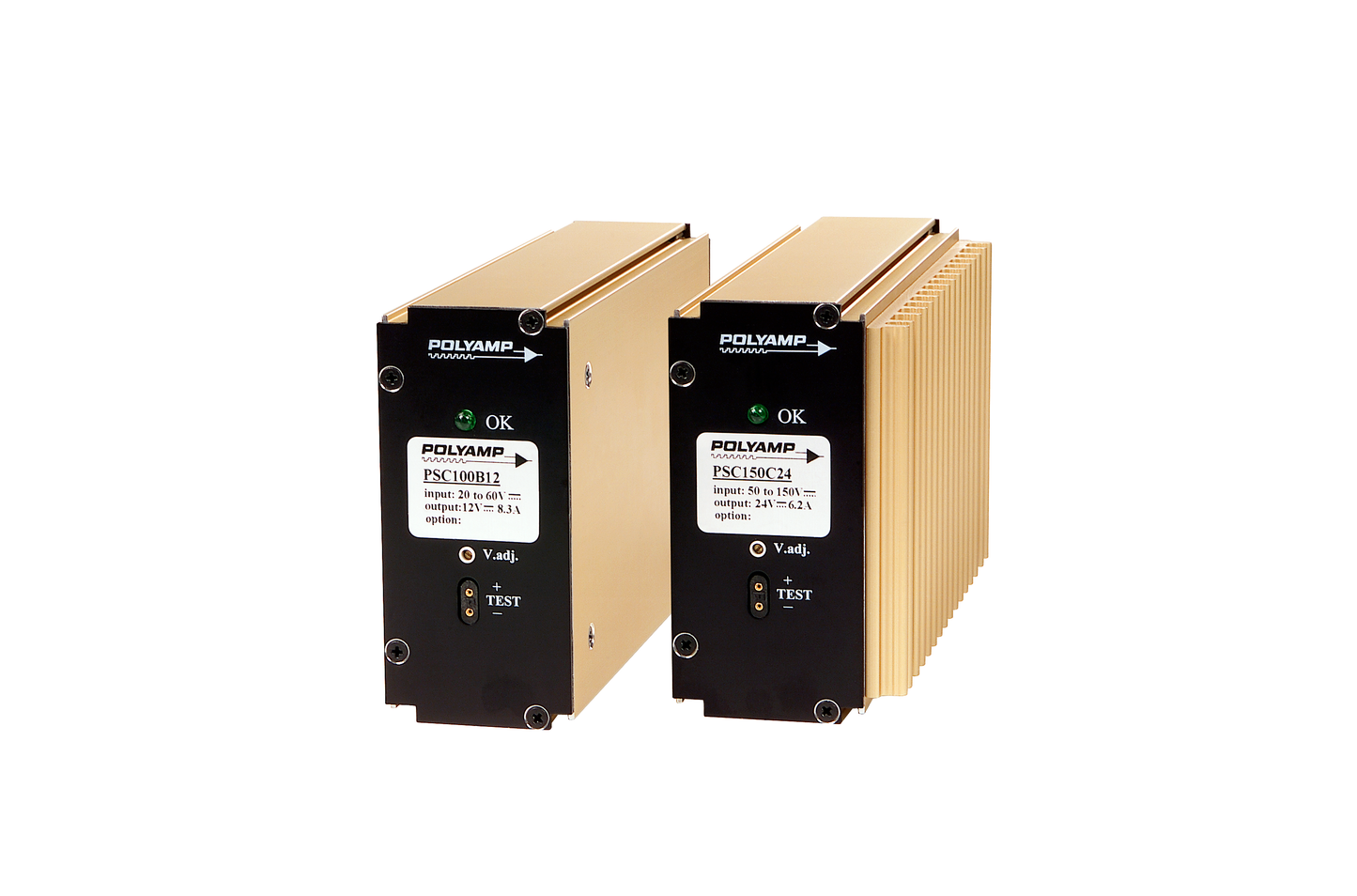

Polyamp PSC SERIES AC/DC Power Supply
The Polyamp PSC Series AC/DC Power Supply is a versatile and reliable solution for industrial, railway, and telecommunications applications. Delivering power outputs ranging from 80W to 240W, it ensures efficient and stable performance in demanding environments. Key features include a wide input voltage range (85–264 V AC, 48–420 Hz) and single ...
Read MoreThe Polyamp PSC Series AC/DC Power Supply is a versatile and reliable solution for industrial, railway, and telecommunications applications. Delivering power outputs ranging from 80W to 240W, it ensures efficient and stable performance in demanding environments.
Key features include a wide input voltage range (85–264 V AC, 48–420 Hz) and single output options from 5V to 220V DC. The PSC Series is designed for durability, featuring reverse input voltage protection, overvoltage protection (OVP), and adjustable output voltage for precise customisation. An integrated alarm circuit with relay and LED indicators ensures safe operation and system monitoring.
Fully encapsulated to meet IP30 standards, the PSC Series operates within a temperature range of -25°C to +70°C (with optional coolers for extended performance). Its flexible design supports wall, DIN rail, and 19” rack mounting, with optional Euro format configurations for seamless integration into standard systems.
The Polyamp PSC Series is the ideal choice for efficient, dependable, and adaptable AC/DC power conversion.
Show Less
Features
- 100W - 240W Industrial Grade Supply
- High Operating Temp
- Single Dual & Triple Outputs
- Optional series diode on output
- Optional Alarm Relay
- Euro Mount
- DIN Mount
- Wall Mount
Specifications
| INPUT | |
|---|---|
| Input Voltage | See Selection Table. |
| Current at no load(max) | 3W–5W |
| SoftStart | Yes with inrush current limit |
| OUTPUT | |
|---|---|
| Output Voltage | See selection table. |
| Voltage adjustment | -10% to +10%. |
| Output Current | See selection table. |
| Current Limit | 105% |
| Ripple & noise | 10mV pk-pk typical |
| Regulation | Line: 0.2% L1 to H1; Load: 0.2% NL to FL |
| Temperature Coefficient | 0.02% per °C |
| Transient Response | 10% up to 100% typical <2mS |
| Efficiency | AC 80%–91% typical ACW 78%–87% typical ACR 80%–91% typical |
| PROTECTION | |
|---|---|
| Overvoltage Protection | Option. |
| Reverse Voltage Protection | Option. |
| Protection | Fuse on board, reverse voltage protection |
| Isolation | Input – Output: 2.5kVac / 4kVdc. Input – Case: 2.5kVac / 4kVdc. Output – Case: 2kVdc. Alarm – Input: 2.5kVac / 4kVdc. |
| STANDARDS AND APPROVALS | |
|---|---|
| Safety standards | IEC950, IEC 60950 |
| EMI standards | EN61000-6-3, EN55011/EN55022 Level B |
| Immunity standards | EN 61000-6-2, EN/IEC 61000-4-2, EN/IEC 61000-4-3, EN/IEC 61000-4-4, EN 61000-4-5, EN/IEC61000-4-6 |
| C-Tick | AS/NZS CISPR11: 2002 Group1 Class A |
| OPTIONS | |
|---|---|
| A | Overvoltage protection (OVP) A built in SCR thyristor short circuits the output when an overvoltage occurs. The trigger voltage is 15% higher than the nominal output voltage. |
| B | Undervoltage alarm with relay. |
| C | Series diode on output. For parallel redundant applications built in series diodes can be provided. The output power may be derated depending upon the model. |
| E2 | 2.5k VAC between output/case. |
| L | Front panel for eurorack 10, 12, 14 TE |
| N | Wall mounting brackets |
| H15-S | H15 female screw connector |
| H15-T | H15 fast on 6.3mm connector. |
| S | Remote sense |
| ENVIRONMENTAL | |
|---|---|
| Operating temperature | -25°C to +70°C (Single outputs > 10V). -25°C to +55°C (Single outputs < 10V). -25°C to +55°C (Dual and triple outputs).. |
| Storage temperature | -40°C to +85°C |
| Derating | No |
| Cooling | Convection |
| MECHANICAL | |
|---|---|
| Case | Eurocassette |
| Dimensions | See drawing examples. Consult sales office for full details |
| Connectors | 15 Pole DIN standard 41612 H15 |
Selection Table
| SINGLE OUTPUTS | |||||
|---|---|---|---|---|---|
| MODEL NUMBER | INPUT VOLTAGE | OUTPUT VOLTAGE | OUTPUT CURRENT | CASE WIDTH | OUTPUT POWER |
| PSC240ACR15 | 85-135Vac | 15V | 16A | 12TE | 240W |
| PSC240ACR24 | 85-135Vac | 24V | 10A | 12TE | 240W |
| PSC240ACR48 | 85-135Vac | 48V | 5A | 12TE | 240W |
| PSC240ACR110 | 85-135Vac | 110V | 2.2A | 12TE | 240W |
| PSC100AC5 | 176-264Vac | 5V | 20A | 10TE | 100W |
| PSC150AC5 | 176-264Vac | 5V | 30A | 12TE | 150W |
| PSC100AC12 | 176-264Vac | 12V | 8.3A | 10TE | 100W |
| PSC150AC12 | 176-264Vac | 12V | 12.5A | 12TE | 150W |
| PSC100AC13.2 | 176-264Vac | 13.6V | 7.4A | 10TE | 100W |
| PSC150AC13.2 | 176-264Vac | 13.6V | 11A | 12TE | 150W |
| PSC100AC15 | 176-264Vac | 15V | 6.7A | 10TE | 100W |
| PSC150AC15 | 176-264Vac | 15V | 10A | 12TE | 150W |
| PSC240AC15 | 176-264Vac | 15V | 16A | 12TE | 240W |
| PSC100AC24 | 176-264Vac | 24V | 4.2A | 10TE | 100W |
| PSC150AC24 | 176-264Vac | 24V | 6.3A | 12TE | 150W |
| PSC240AC24 | 176-264Vac | 24V | 10A | 12TE | 240W |
| PSC100AC48 | 176-264Vac | 48V | 2.1A | 10TE | 100W |
| PSC150AC48 | 176-264Vac | 48V | 3.1A | 12TE | 150W |
| PSC240AC48 | 176-264Vac | 48V | 5A | 12TE | 240W |
| PSC240AC110 | 176-264Vac | 110V | 2.2A | 12TE | 240W |
| PSC100ACW5 | 85-264Vac | 5V | 20A | 10TE | 100W |
| PSC150ACW5 | 85-264Vac | 5V | 30A | 12TE | 150W |
| PSC100ACW12 | 85-264Vac | 12V | 8.3A | 10TE | 100W |
| PSC150ACW12 | 85-264Vac | 12V | 12.5A | 12TE | 150W |
| PSC100ACW13.2 | 85-264Vac | 13.2V | 7.4A | 10TE | 100W |
| PSC150ACW13.2 | 85-264Vac | 13.2V | 11A | 12TE | 150W |
| PSC100ACW15 | 85-264Vac | 15V | 6.7A | 10TE | 100W |
| PSC150ACW15 | 85-264Vac | 15V | 10A | 12TE | 150W |
| PSC100ACW24 | 85-264Vac | 24V | 4.2A | 10TE | 100W |
| PSC150ACW24 | 85-264Vac | 24V | 6.3A | 12TE | 150W |
| PSC100ACW48 | 85-264Vac | 48V | 2.1A | 10TE | 100W |
| PSC150ACW48 | 85-264Vac | 48V | 3.1A | 12TE | 150W |
| DUAL OUTPUTS | |||||||
|---|---|---|---|---|---|---|---|
| MODEL NUMBER | INPUT VOLTAGE | MASTER OUTPUT | AUX OUTPUT | CASE WIDTH | OUTPUT POWER | ||
| PSC100ACR5S12 | 85-135Vac | 5V | 17A | 12V | 1.2A | 10TE | 100W |
| PSC150ACR5S12 | 85-135Vac | 5V | 25A | 12V | 1.2A | 12TE | 150W |
| PSC100ACR5S15 | 85-135Vac | 5V | 17A | 15V | 1.2A | 10TE | 100W |
| PSC150ACR5S15 | 85-135Vac | 5V | 25A | 15V | 1.2A | 12TE | 150W |
| PSC100ACR12S5 | 85-135Vac | 12V | 7.3A | 5V | 2.5A2 | 10TE | 100W |
| PSC150ACR12S5 | 85-135Vac | 12V | 11A | 5V | 2.5A2 | 12TE | 150W |
| PSC100ACR12S12 | 85-135Vac | 12V | 7A | 12V | 1.2A | 10TE | 100W |
| PSC150ACR12S12 | 85-135Vac | 12V | 11A | 12V | 1.2A | 12TE | 150W |
| PSC100ACR15S12 | 85-135Vac | 15V | 5.5A | 12V | 1.2A | 10TE | 100W |
| PSC150ACR15S12 | 85-135Vac | 15V | 9A | 12V | 1.2A | 12TE | 150W |
| PSC100ACR24S24 | 85-135Vac | 24V | 3A | 24V | 1.2A | 10TE | 100W |
| PSC150ACR24S24 | 85-135Vac | 24V | 5A | 24V | 1.2A | 12TE | 150W |
| PSC100AC5S12 | 176-264Vac | 5V | 17A | 12V | 1.2A | 10TE | 100W |
| PSC150AC5S12 | 176-264Vac | 5V | 25A | 12V | 1.2A | 12TE | 150W |
| PSC100AC5S15 | 176-264Vac | 5V | 17A | 15V | 1.2A | 10TE | 100W |
| PSC150AC5S15 | 176-264Vac | 5V | 25A | 15V | 1.2A | 12TE | 150W |
| PSC100AC12S5 | 176-264Vac | 12V | 7.3A | 5V | 2.5A2 | 10TE | 100W |
| PSC150AC12S5 | 176-264Vac | 12V | 11A | 5V | 2.5A2 | 12TE | 150W |
| PSC100AC12S12 | 176-264Vac | 12V | 7A | 12V | 1.2A | 10TE | 100W |
| PSC150AC12S12 | 176-264Vac | 12V | 11A | 12V | 1.2A | 12TE | 150W |
| PSC100AC15S12 | 176-264Vac | 15V | 5.5A | 12V | 1.2A | 10TE | 100W |
| PSC150AC15S12 | 176-264Vac | 15V | 9A | 12V | 1.2A | 12TE | 150W |
| PSC100AC24S24 | 176-264Vac | 24V | 3A | 24V | 1.2A | 10TE | 100W |
| PSC150AC24S24 | 176-264Vac | 24V | 5A | 24V | 1.2A | 12TE | 150W |
| NOTE | 2. Common zero on the output. The secondary output voltages are only factory adjustable. Operating temperature range -25°C to +55°C. For 70°C derate PSC100 to 75W and PSC150 to 110W. | ||||||
| TRIPLE OUTPUTS | |||||||
|---|---|---|---|---|---|---|---|
| MODEL NUMBER | INPUT VOLTAGE | MASTER OUTPUT | AUX OUTPUT | CASE WIDTH | OUTPUT POWER | ||
| PSC100ACR5S12-12 | 85-135Vac | 5V | 14A | ±12V | 1.2A | 10TE | 100W |
| PSC150ACR5S12-12 | 85-135Vac | 5V | 23A | ±12V | 1.2A | 12TE | 150W |
| PSC100ACR5S15-15 | 85-135Vac | 5V | 14A | ±15V | 1.2A | 10TE | 100W |
| PSC150ACR5S15-15 | 85-135Vac | 5V | 23A | ±15V | 1.2A | 12TE | 150W |
| PSC100AC5S12-12 | 176-264Vac | 5V | 14A | ±12V | 1.2A | 10TE | 100W |
| PSC150AC5S12-12 | 176-264Vac | 5V | 23A | ±12V | 1.2A | 12TE | 150W |
| PSC100AC5S15-15 | 176-264Vac | 5V | 14A | ±15V | 1.2A | 10TE | 100W |
| PSC150AC5S15-15 | 176-264Vac | 5V | 23A | ±15V | 1.2A | 12TE | 150W |
| NOTE | Operating temperature range -25°C to +55°C. For 70°C derate PSC100 to 75W and PSC150 to 110W. The two secondary output uses common zero for ±12 or ±15V application or to supply 24V and 30V The secondary voltages are only factory adjustable. | ||||||

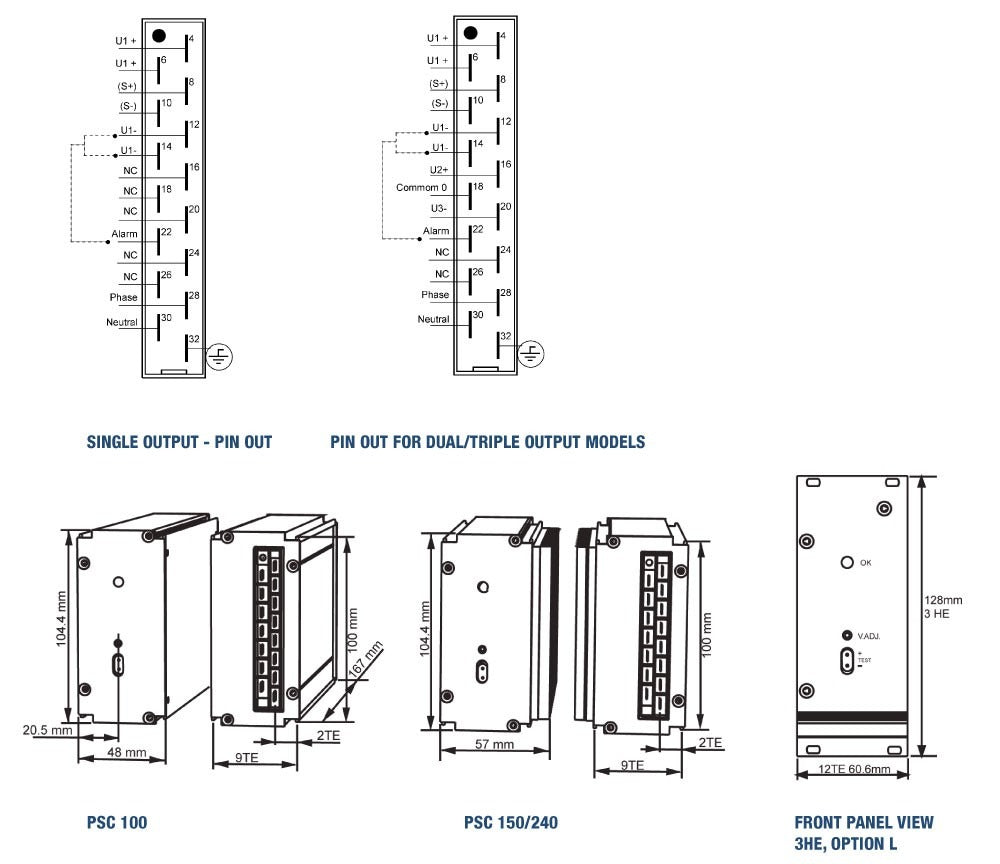

Technical Drawings
Warranty & Returns
Warranty periods vary by product. Please refer to the Powerbox Warranty Policy for the applicable coverage period against manufacturing defects from date of purchase. For returns and RMA requests, please visit our RMA support page or contact our support team directly.
